O Projeto
Impressões do processo do projeto

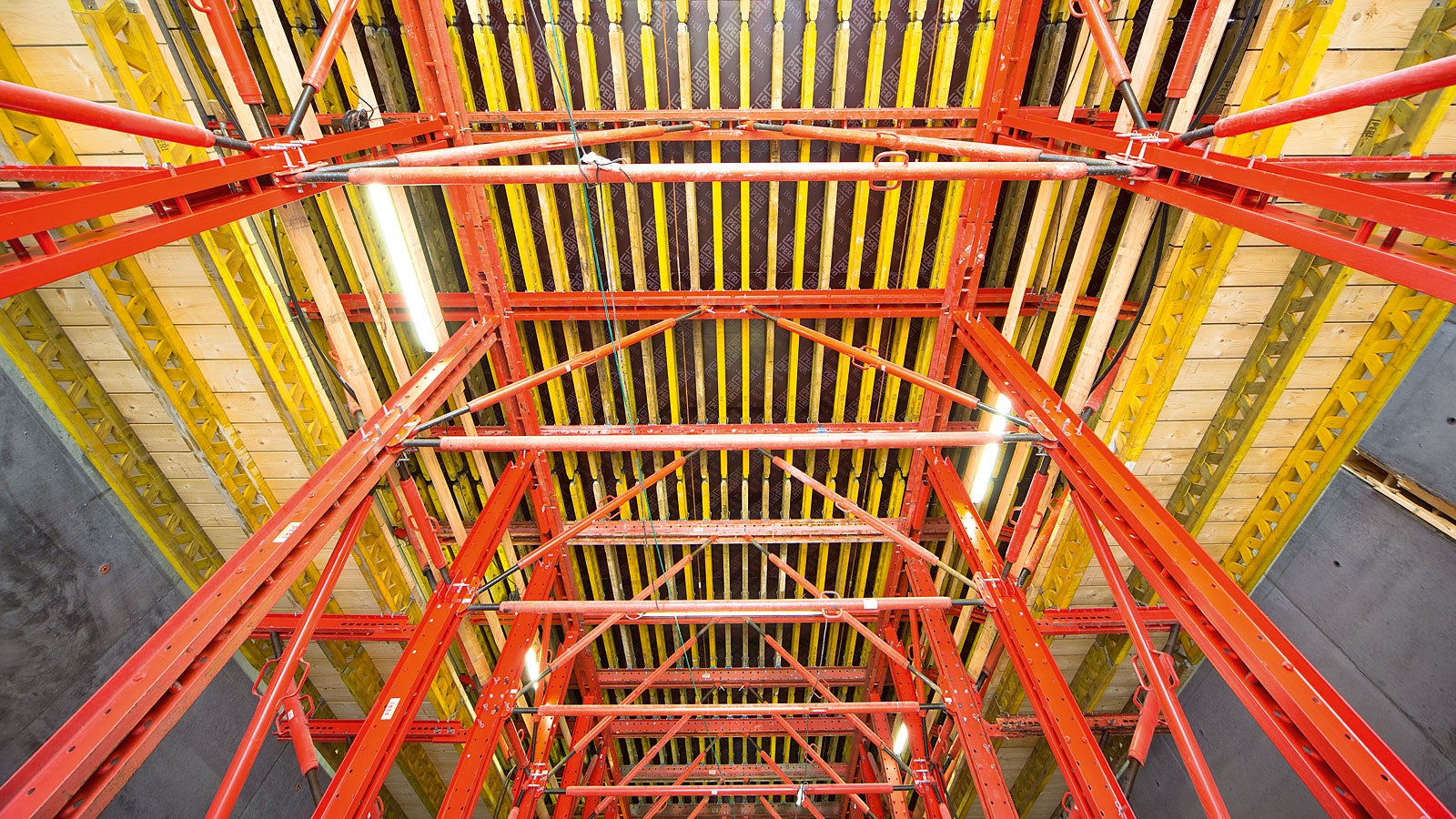

O carro de forma foi concebido para que os camiões possam passar a qualquer momento sem obstáculos. Devido às condições apertadas do local, um requisito absolutamente essencial para a execução.

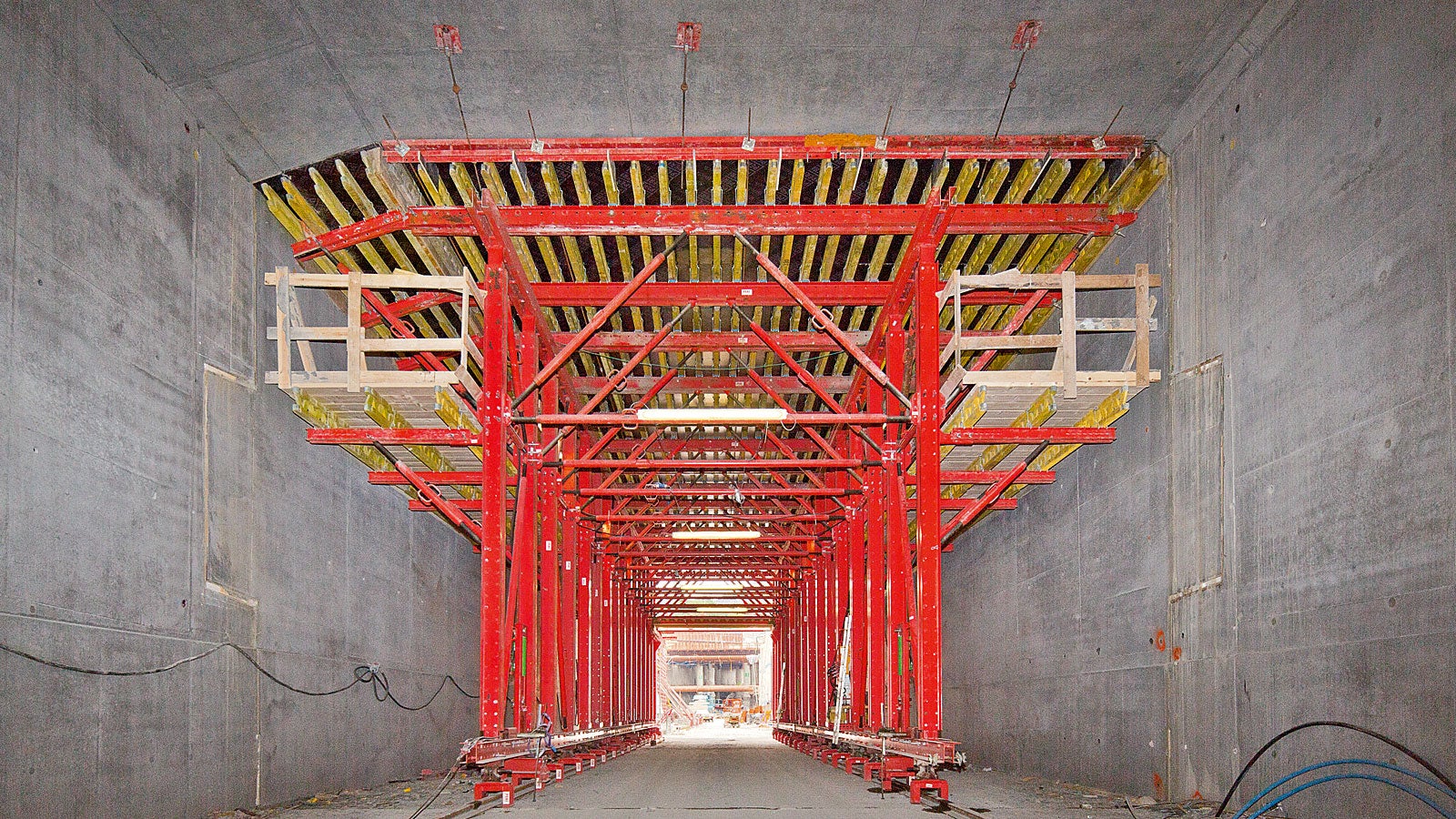

O carro de forma de placas para o projeto do túnel Nordhavnsvej consiste quase inteiramente em componentes do sistema do kit de construção de engenharia Variokit - e, portanto, é extremamente econômico.

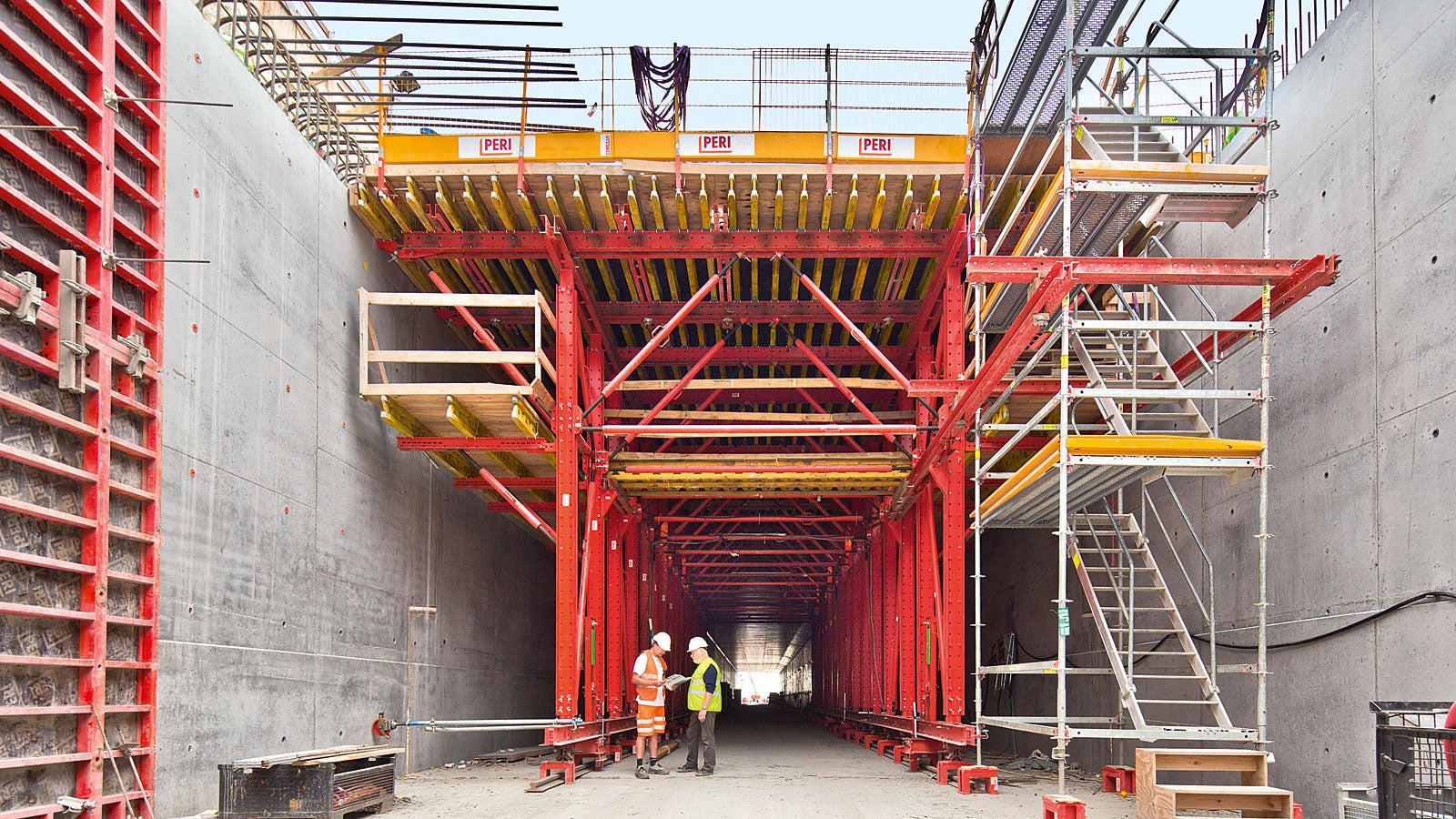

Tudo a partir de uma fonte: a PERI forneceu uma solução abrangente. Através da escadaria montada no local Alu 75 e da proteção lateral Prokit EP 110, também foram criadas condições de segurança para a equipe de construção ao usar os pontos de acesso, bem como realizar atividades de formas de placas.

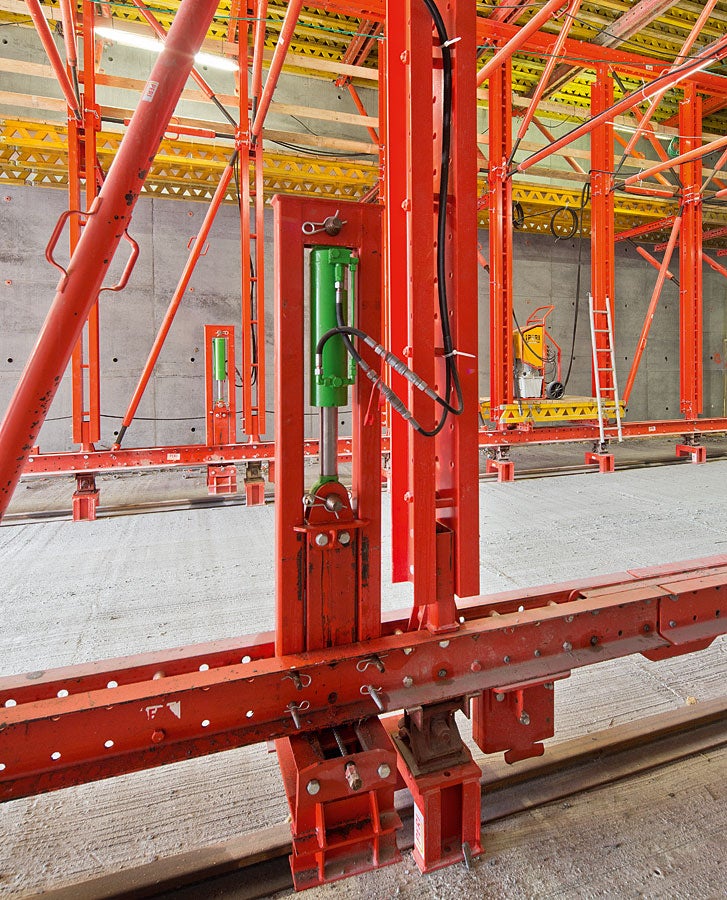

O carro de forma pode ser levantado e abaixado por meio do sistema hidráulico integrado - isso resulta em forma e fechamento rápidos e convenientes. Após uma breve fase de indução, a equipe de construção precisa de apenas um dia para montar o carro para operações de concretagem.

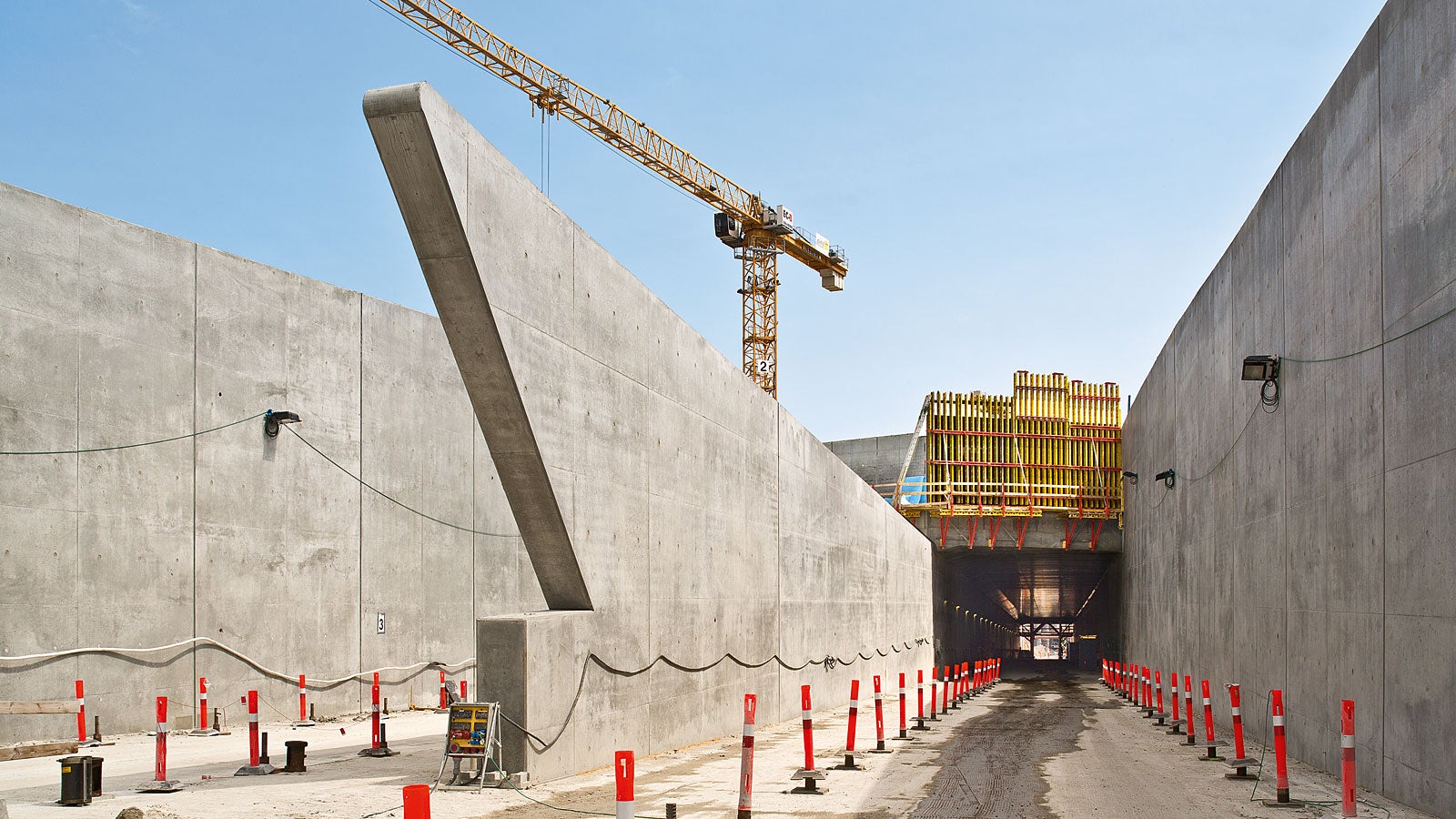

As paredes das entradas do túnel são caracterizadas pela sua forma especial. Estas áreas foram formadas usando formas de paredes de vigas específicas para projetos, que incluíam vigas de formas GT 24 com comprimentos especiais.

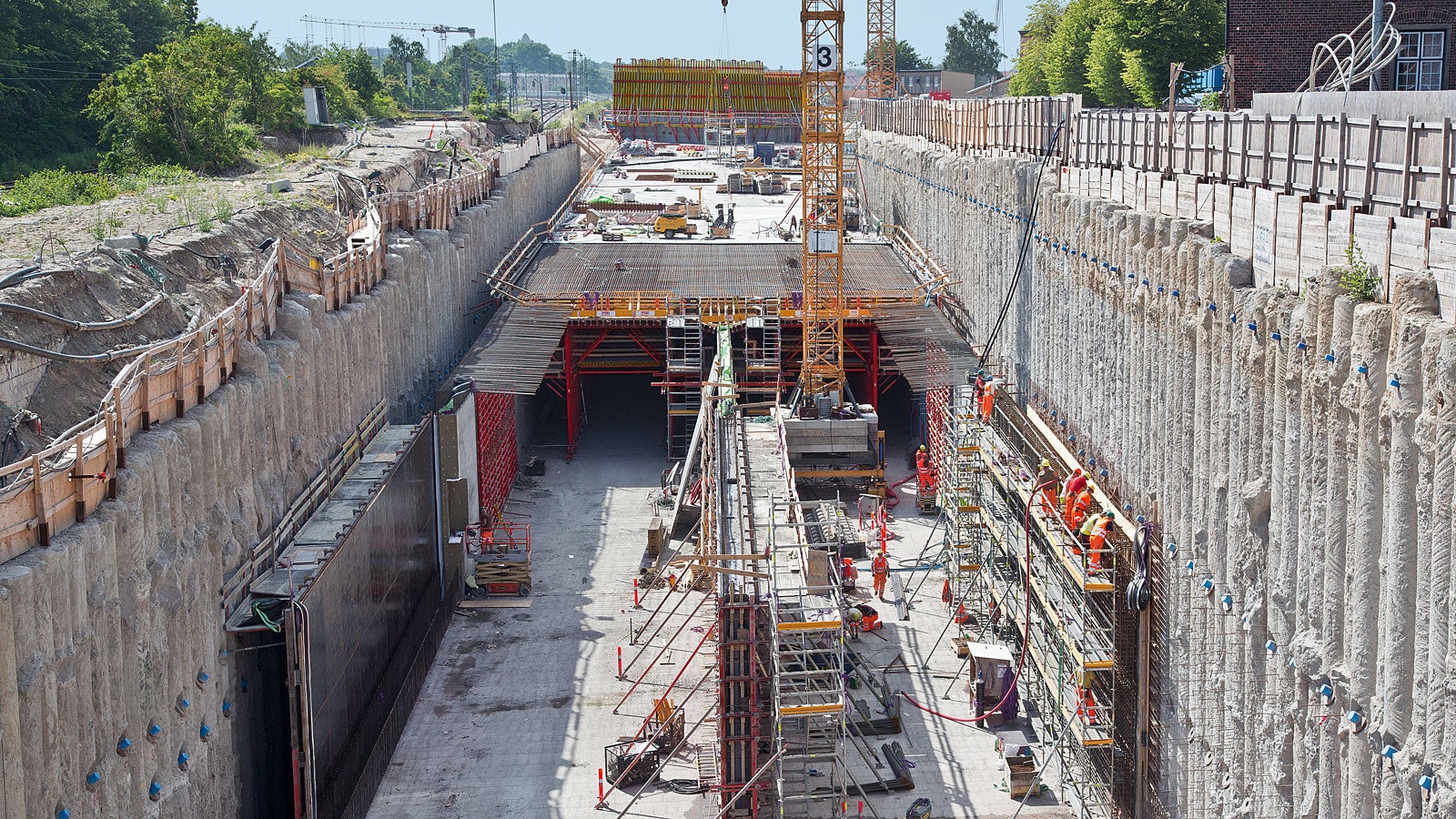

O novo túnel Nordhavensvej de 620 m de comprimento está sendo realizado usando o método cut-and-cover. As paredes são betonadas contra a parede de estacas de até 25 m de profundidade. A seguir, a laje de 80 cm é concretada por meio de um carro de formas de placas Variokit.

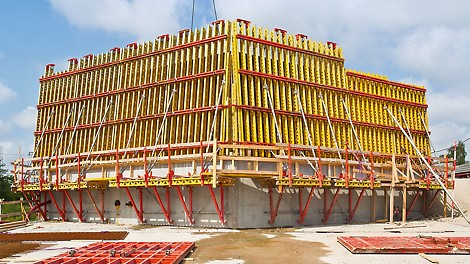

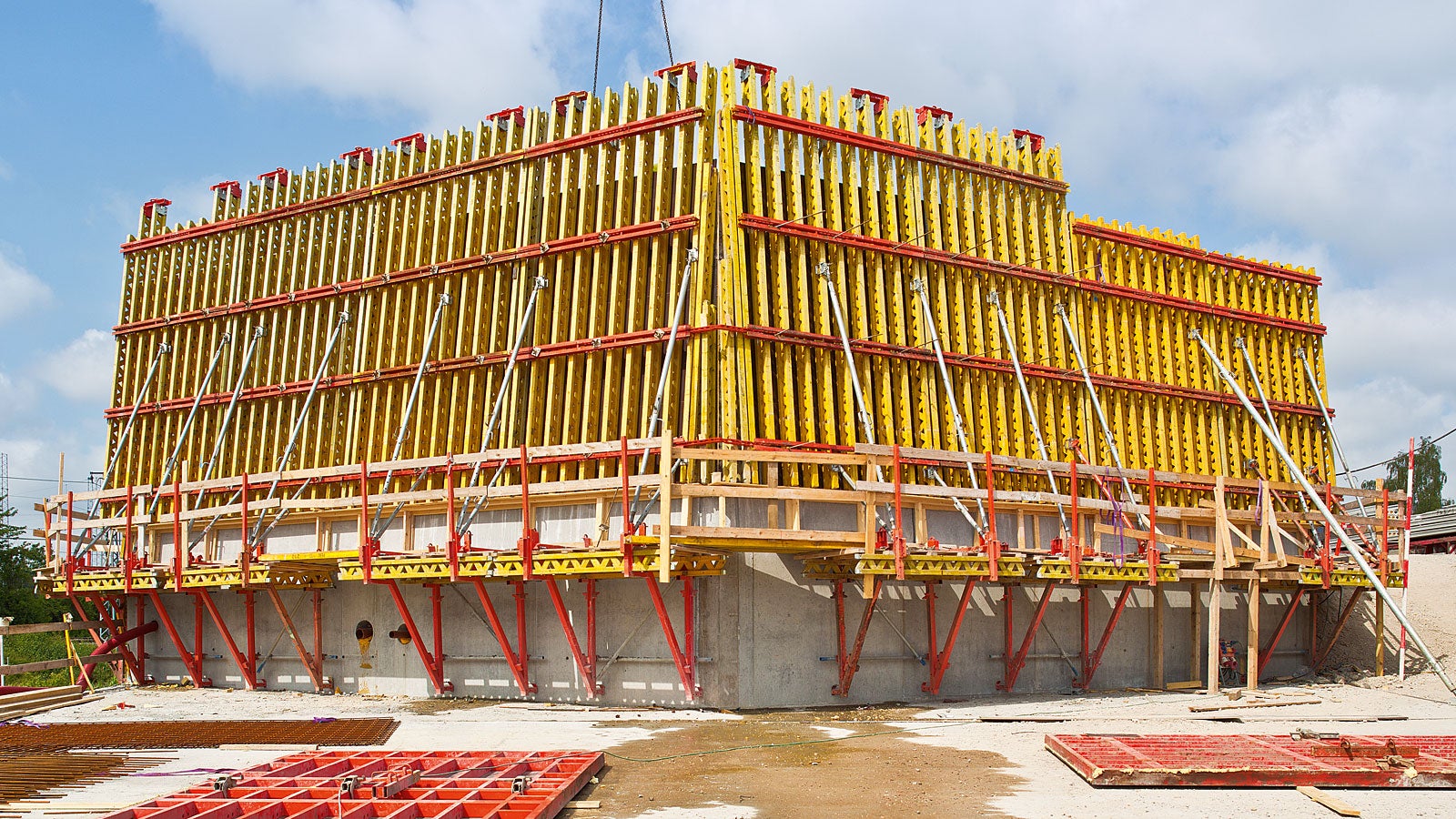

Vários edifícios técnicos são necessários na estrutura do túnel. Os requisitos incluem paredes inclinadas de 15 °, áreas de cantos arredondados e um arranjo de gravatas específicas que foram atendidas através do uso de uma solução de forma personalizada com a forma para paredes giratórias Vario GT 24.
Informações do Projeto
Brian Andersen
Foreman
A principal razão pela qual escolhemos a PERI foi a certeza de termos um fornecedor de formas, que sempre pode entregar o material e possui o know-how técnico necessário para projetar todas as soluções para esse tipo de projeto.
